| مقدار تولیدی: | 1 عدد |
| قیمت: | USD 30-70 / Meters |
| بسته بندی استاندارد: | بسته بندی معمولی، بسته بندی برهنه / به عنوان مورد نیاز |
| دوره تحویل: | 7-15 روز کاری |
| روش پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |

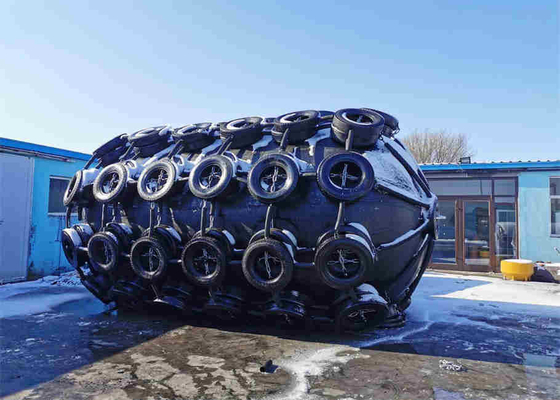

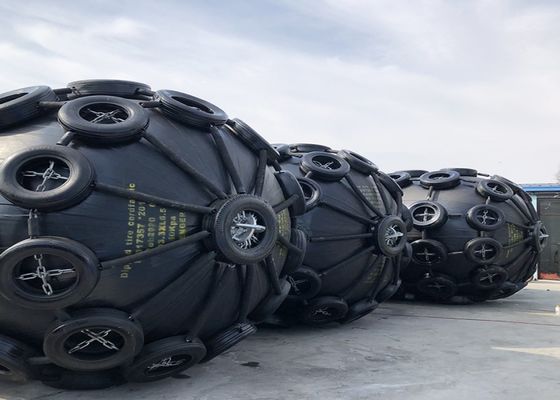

1. معرفی گلگیر لاستیکی پنوماتیک
گلگیر لاستیکی پنوماتیک روی اسکله یا کشتی نصب می شود تا انرژی برخورد بین کشتی و اسکله یا کشتی را هنگام پهلوگیری یا پهلوگیری جذب کند و از کشتی و اسکله در برابر آسیب محافظت کند.
گلگیر لاستیکی پنوماتیک دارای مزایای نیروی واکنش کم، فشار سطح کوچک و جذب انرژی مناسب است.در پهلوگیری، قابلیت انطباق نورد و فرود کشتی، تحت تأثیر اندازه کشتی قرار نمی گیرد و به طور گسترده برای نصب و نگهداری راحت، به ویژه برای اسکله مناسب استفاده می شود.
1 لاستیک بیرونی
لایه های لاستیکی بیرونی که بیرون گلگیر را می پوشاند از لایه های بند ناف و لاستیک داخلی در برابر سایش و سایر نیروهای خارجی محافظت می کند.این ترکیب دارای استحکام کششی و پارگی کافی برای مقاومت در برابر هر شرایط آب و هوایی و استفاده سخت است.رنگ استاندارد مشکی است، اما رنگ های دیگر در صورت درخواست موجود است.
2 لاستیک داخلی
آستر یک غشای لاستیکی هوای تحت فشار داخل گلگیرها را آب بندی می کند.
3 لایه سیم لاستیک مصنوعی برای تقویت
لایه‌های تقویت‌کننده که از طناب لاستیک مصنوعی که معمولاً در لاستیک‌ها استفاده می‌شود، ساخته شده‌اند، در زوایای ایده‌آل چیده شده‌اند تا فشار داخلی را نگه دارند و تنش را به طور مساوی توزیع کنند و تقویت کارآمد قوی را فراهم کنند.
4 حلقه مهره
یک حلقه فولادی در یک سر (یا هر دو انتهای) گلگیر قرار می گیرد و انتهای لایه های بند ناف را نگه می دارد.
5 فلنج
یک فلنج فولادی روی گلگیر نصب شده است که می توان یک سوپاپ هوا یا شیر اطمینان را با آن تطبیق داد.
6 سوپاپ اطمینان
گلگیرهای با قطر 2500 میلی متر و بزرگتر باید مجهز به شیر اطمینان برای آزادسازی فشار داخلی اضافی در صورت فشرده شدن تصادفی گلگیرها باشند.گلگیرهایی که قطر آنها کمتر از 2500 میلی متر است، در صورت نیاز می توانند به شیر اطمینان مجهز شوند.
7 لوازم جانبی فلزی
کلیه لوازم جانبی فلزی گلگیرهای پنوماتیکی شامل قلاب، حلقه بکسل، چرخ گردان، توری زنجیر، از فولاد ضد زنگ ساخته شده است که در برابر خوردگی آب دریا مقاوم است.
| اندازه و عملکرد گلگیر پنوماتیک 50 | ||||
|
اندازه اسمی قطر x طول میلی متر |
فشار داخلی اولیه کیلو پاسکال |
جذب انرژی تضمین شده (GEA) | نیروی واکنش در انحراف GEA (R) | فشار بدنه (فشار داخلی) در انحراف GEA (P) |
| حداقل مقدار در انحراف 60±5٪ کیلوژول | تحمل ± 10 % kN |
ارزش مرجع کیلو پاسکال |
||
| 500*1000 | 50 | 6 | 64 | 132 |
| 600*1000 | 50 | 8 | 74 | 126 |
| 700 در 1500 | 50 | 17 | 137 | 135 |
| 1000*1500 | 50 | 32 | 182 | 122 |
| 1000*2000 | 50 | 45 | 257 | 132 |
| 1200*2000 | 50 | 63 | 297 | 126 |
| 1350 x 2500 | 50 | 102 | 427 | 130 |
| 1500*3000 | 50 | 153 | 579 | 132 |
| 1700 x 3000 | 50 | 191 | 639 | 128 |
| 2000 x 3500 | 50 | 308 | 875 | 128 |
| 2500 x 4000 | 50 | 663 | 1381 | 137 |
| 2500x5500 | 50 | 943 | 2019 | 148 |
| 3300 x 4500 | 50 | 1175 | 1884 | 130 |
| 3300 x 6500 | 50 | 1814 | 3015 | 146 |
| 3300 x 10600 | 50 | 3067 | 5257 | 158 |
| 4500 x 9000 | 50 | 4752 | 5747 | 146 |
| 4500 x 12000 | 50 | 6473 | 7984 | 154 |
| اندازه و عملکرد گلگیر پنوماتیک 80 | ||||
|
اندازه اسمی قطر x طول میلی متر |
فشار داخلی اولیه کیلو پاسکال |
جذب انرژی تضمین شده (GEA) | نیروی واکنش در انحراف GEA (R) | فشار بدنه (فشار داخلی) در انحراف GEA (P) |
| حداقل مقدار در انحراف 60±5٪ کیلوژول | تحمل ± 10٪ کیلونیوتن |
ارزش مرجع کیلو پاسکال |
||
| 500*1000 | 80 | 8 | 85 | 174 |
| 600*1000 | 80 | 11 | 98 | 166 |
| 700 در 1500 | 80 | 24 | 180 | 177 |
| 1000*1500 | 80 | 45 | 239 | 160 |
| 1000*2000 | 80 | 63 | 338 | 174 |
| 1200*2000 | 80 | 88 | 390 | 166 |
| 1350 x 2500 | 80 | 142 | 561 | 170 |
| 1500*3000 | 80 | 214 | 761 | 174 |
| 1700 x 3000 | 80 | 267 | 840 | 168 |
| 2000 x 3500 | 80 | 430 | 1150 | 168 |
| 2500 x 4000 | 80 | 925 | 1815 | 180 |
| 2500 x 5500 | 80 | 1317 | 2653 | 195 |
| 3300 x 4500 | 80 | 1640 | 2476 | 171 |
| 3300 x 6500 | 80 | 2532 | 3961 | 191 |
| 3300 x 10600 | 80 | 4281 | 6907 | 208 |
| 4500 x 9000 | 80 | 6633 | 7551 | 192 |
| 4500 x 12000 | 80 | 9037 | 10490 | 202 |
طراحی منحصر به فرد گلگیر لاستیکی پنوماتیک هنگر
سوپاپ ایمنی محافظ فعال، همه گلگیرها مجهز به دریچه ایمنی هستند تا هوای داخل را در صورت فشار بیش از حد تصادفی آزاد کنند.
این یک طرح ثبت اختراع است که می تواند از انفجار گلگیرها در اثر برخورد و باد شدن هوا جلوگیری کند.
فلنج هنگر از آهن مقاوم در برابر خوردگی با پوشش ضد خوردگی گالوانیزه ریخته‌گری می‌شود که کیفیت و عمر گلگیر را به شدت افزایش می‌دهد.استحکام فلنج ریخته گری هنگر 40 درصد بیشتر از نوع سنتی بهبود می یابد.
1 ایمنی و قابلیت اطمینان
گلگیرهای لاستیکی پنوماتیک هنگر از لاستیک طبیعی، چندین لایه طناب لاستیک قوی ساخته شده اند و بنابراین در برابر فشار و برش مقاوم هستند.ضریب ایمنی اتخاذ شده در طراحی این گلگیر بر اساس تئوری پذیرفته شده است و با آزمایشات گسترده به اثبات رسیده است.
2 طراحی سوپاپ ایمنی محافظ فعال ثبت شده
تمامی گلگیرهای لاستیکی پنوماتیک هنگر مجهز به یک سوپاپ اطمینان هستند تا در صورت بروز فشار بیش از حد تصادفی، هوای داخل را آزاد کنند.
3 بدون زوال یا تغییر در عملکرد
گلگیرهای لاستیکی پنوماتیک هنگر از خاصیت ارتجاعی فشاری هوا استفاده می کنند، بنابراین بدتر شدن عملکرد به دلیل خستگی وجود ندارد.
4 مزیت در اسکله شیبدار
گلگیرهای لاستیکی پنوماتیک هنگر، جذب انرژی در فشرده سازی شیب دار تا 15 درجه کاهش نمی یابد.
دو نوع نصب معمولی هستند: عملیات کشتی به کشتی و عملیات کشتی به اسکله.
آ.عملیات کشتی به کشتی
به طور کلی، دو نقطه تماس برای عملیات کشتی سبک کافی است.اما 1 یا 2 گلگیر لاستیکی پنوماتیک اضافی باید به عنوان گلگیر اولیه برای جذب انرژی پهلوگیری برای کشتی سنگین برای عملیات کشتی استفاده شود و فاصله ایستادن مناسب بین دو کشتی را حفظ کند.در همین حال، دو یا چند گلگیر با اندازه کوچک را می توان به عنوان گلگیر ثانویه روی بدنه کشتی آویزان کرد.
بعملیات کشتی به اسکله
گلگیرهای پنوماتیکی اغلب برای عملیات اسکله سازی کشتی به دلیل عملکرد عالی آن استفاده می شود.گلگیرهای پنوماتیکی با اسکله توسط زنجیر و غل و زنجیر متصل می شوند.در همین حال، بسته به تغییر جزر و مد، گلگیر پنوماتیکی را می توان بر روی سطح آب شناور کرد.
حمل و نقل ما می توانیم حمل و نقل پالت تخلیه و کل حمل و نقل گلگیر را بدون تخلیه با توجه به نیاز مشتریان انجام دهیم.ما همیشه خواسته های مشتری را در اولویت قرار می دهیم.
1. هنگامی که گلگیر لاستیکی پنوماتیک برای مدت طولانی استفاده نمی شود، باید شسته و خشک شود، با هوای فشرده مناسب پر شود، در یک مکان خشک، خنک و تهویه شده قرار گیرد. دمای موجودی در -15 ℃ -40 ℃ حفظ می شود.
2. محل نگهداری گلگیر باید دور از منبع حرارت باشد.
3. گلگیرها نباید با اسیدها، قلیاها، گریس ها و حلال های آلی در تماس باشند.
4. هنگامی که گلگیرها مورد استفاده قرار نمی گیرند، نباید آنها را روی هم قرار داد و نباید روی با هم چیده شوند.به منظور افزایش عمر مفید گلگیرهای لاستیکی پنوماتیکی، توصیه می شود آنها را با رعایت دقیق توصیه های فوق نگهداری کنید.
مدت زمان گارانتی محصول هنگر 24 ماه است و متوسط تامین کننده نمی تواند به چنین مدت طولانی برسد، که اعتماد ما و مشتریان به محصولات کارخانه ما نیز می باشد.
خدمات پس از فروش ما 24 ساعت شبانه روز آنلاین هستیم، تا زمانی که شما سؤالی داشته باشید، ما همیشه در آنجا خواهیم بود، کارکنان حرفه ای برای پاسخگویی به سوالات شما و ارائه پشتیبانی فنی به شما خواهند بود.
حمل و نقل ما می توانیم حمل و نقل پالت تخلیه و کل حمل و نقل گلگیر را بدون تخلیه با توجه به نیاز مشتریان انجام دهیم.ما همیشه خواسته های مشتری را در اولویت قرار می دهیم.
