جزئیات محصول:
پرداخت:
|
قسمت: | تجهیزات دریایی | رنگ: | مشکی |
---|---|---|---|
مواد: | لاستیک طبیعی | کاربرد: | STS، کشتی ها و قایق ها |
اندازه: | سفارشی | تایپ کنید: | 50 کیلو پاسکال، پنوماتیک |
برجسته: | گلگیرهای دریایی پنوماتیک اکسترود شده,گلگیرهای دریایی بادی STS,گلگیرهای دریایی نوع یوکوهاما 50 کیلوپاسکال |

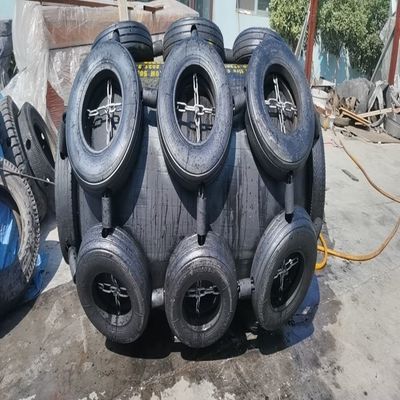

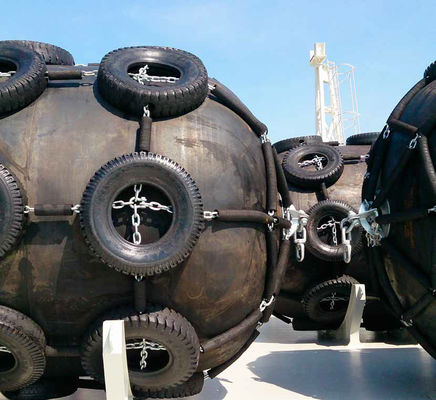

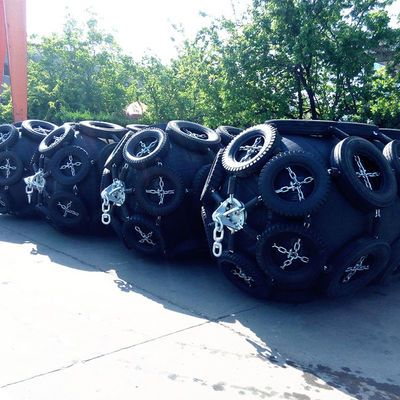

کانال قایق اکسترود شده گلگیر دریایی گلگیر بزرگ پنوماتیک یوکوهاما
معرفی گلگیر لاستیکی پنوماتیک
گلگیر عمدتاً برای مقاومت در برابر نیروی ضربه کشتی هنگام پهلوگیری کشتی، خروج از اسکله و سایر اشکال (مانند زمانی که کشتی به بکسل بسته می شود) را تحمل می کند و آن را به ساختار بدنه یک منطقه بزرگتر منتقل می کند.گلگیرهای چوبی اثر بافری دارند.اگرچه گلگیرهای فولادی اثر بافری ضعیفی دارند، اما از استحکام بهتری برخوردارند و میتوانند در بخش تیر بدنه قرار گیرند (مقاومت جوش باید تضمین شود).به خصوص برای بارج های عرشه باز بزرگ، آنها می توانند عرشه را جبران کنند. کمبود سطح مقطع موثر برای استحکام طولی مساعد است.مواد فولادی را نمی توان برای گلگیر کشتی های نفت کش و نفت کش های کوچک استفاده کرد.
شناورهای بزرگ دریایی معمولاً گلگیر ندارند.قایق های رودخانه ای، قایق های کار، گلگیرهای دائمی دو مسیره که یکی از آنها در عرشه فوقانی و دیگری کمی بالاتر از خط آبی طراحی شده قرار دارد.
1 لاستیک بیرونی
لایه های لاستیکی بیرونی که بیرون گلگیر را می پوشاند از لایه های بند ناف و لاستیک داخلی در برابر سایش و سایر نیروهای خارجی محافظت می کند.این ترکیب دارای استحکام کششی و پارگی کافی برای مقاومت در برابر هر شرایط آب و هوایی و استفاده سخت است.رنگ استاندارد مشکی است، اما رنگ های دیگر در صورت درخواست موجود است.
2 لاستیک داخلی
آستر یک غشای لاستیکی هوای تحت فشار داخل گلگیرها را آب بندی می کند.
3 لایه سیم لاستیک مصنوعی برای تقویت
لایههای تقویتکننده، که از طناب لاستیک مصنوعی که معمولاً در لاستیکها استفاده میشود، ساخته شدهاند، در زوایای ایدهآل چیده شدهاند تا فشار داخلی را نگه دارند و تنش را به طور مساوی توزیع کنند و تقویت کارآمد قوی ایجاد کنند.
4 حلقه مهره
یک حلقه فولادی در یک سر (یا هر دو انتهای) گلگیر قرار می گیرد و انتهای لایه های بند ناف را نگه می دارد.

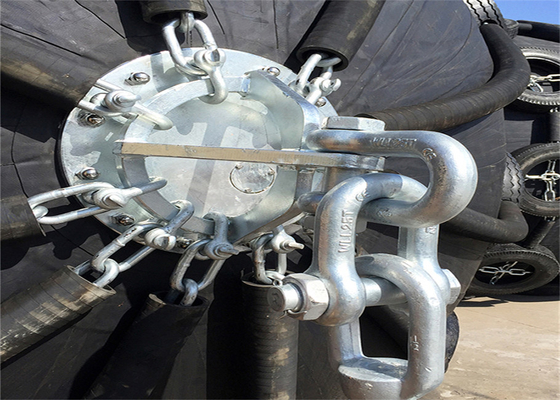

5 فلنج
یک فلنج فولادی روی گلگیر نصب شده است که می توان یک سوپاپ هوا یا شیر اطمینان را با آن تطبیق داد.
6 سوپاپ اطمینان
گلگیرهای با قطر 2500 میلی متر و بزرگتر باید مجهز به شیر اطمینان برای آزادسازی فشار داخلی اضافی در هنگام فشرده شدن بیش از حد گلگیرها باشند.گلگیرهایی که قطر آنها کمتر از 2500 میلی متر است، در صورت نیاز می توانند به شیر اطمینان مجهز شوند.
7 لوازم فلزی
کلیه لوازم جانبی فلزی گلگیرهای بادی شامل قلاب، حلقه بکسل، چرخ گردان، توری زنجیر، از فولاد ضد زنگ ساخته شده است که در برابر خوردگی آب دریا مقاوم است.
پارامتر گلگیر لاستیکی پنوماتیک
تناژ کشتی (T) | اندازه پیشنهادیD×L(m) | نوع کشتی |
50 | 0.5 * 1.0 | کشتی ماهیگیری |
100 | 0.7 * 1.5 ~ 1.0 * 1.5 | کشتی ماهیگیری |
200 | 1.0*1.5~1.2*2.0 | کشتی ماهیگیری، کشتی یدک کش |
300-500 | 1.2*2.0~1.5*2.5 | کشتی ماهیگیری، کشتی یدک کش |
1000 | 1.5*2.5~1.5*3.0 | کشتی بکسل، کشتی باری |
3000 | 2.0*3.0~2.0*3.5 | کشتی باری، کشتی دریایی اقیانوس |
10000 | 2.0*3.5~2.5*4.0 | کشتی باری |
اندازه و عملکرد گلگیر پنوماتیک 80 | ||||
اندازه اسمی قطر x طول میلی متر |
فشار داخلی اولیه کیلو پاسکال |
جذب انرژی تضمین شده (GEA) | نیروی واکنش در انحراف GEA (R) | فشار بدنه (فشار داخلی) در انحراف GEA (P) |
حداقل مقدار در انحراف 60±5٪ کیلوژول | تحمل ± 10٪ کیلونیوتن |
ارزش مرجع کیلو پاسکال |
||
500*1000 | 80 | 8 | 85 | 174 |
600*1000 | 80 | 11 | 98 | 166 |
700 در 1500 | 80 | 24 | 180 | 177 |
1000*1500 | 80 | 45 | 239 | 160 |
1000*2000 | 80 | 63 | 338 | 174 |
1200*2000 | 80 | 88 | 390 | 166 |
1350 x 2500 | 80 | 142 | 561 | 170 |
1500*3000 | 80 | 214 | 761 | 174 |
1700 x 3000 | 80 | 267 | 840 | 168 |
2000 x 3500 | 80 | 430 | 1150 | 168 |
2500 x 4000 | 80 | 925 | 1815 | 180 |
2500 x 5500 | 80 | 1317 | 2653 | 195 |
3300 x 4500 | 80 | 1640 | 2476 | 171 |
3300 x 6500 | 80 | 2532 | 3961 | 191 |
3300 x 10600 | 80 | 4281 | 6907 | 208 |
4500 x 9000 | 80 | 6633 | 7551 | 192 |
4500 x 12000 | 80 | 9037 | 10490 | 202 |
