جزئیات محصول:
پرداخت:
|
نام محصول: | گلگیر لاستیک پنوماتیک / گلگیر دریایی / گلگیر یوکوهاما | مواد: | لاستیک طبیعی |
---|---|---|---|
مشخصات: | DIA 0.5m-4.5m ، L 0.7m-9m / سفارشی | گواهی: | CCS / BV / LR / ISO17357 / DNV / SGS |
ماندگاری: | 24 ماه | کاربرد: | اسکله ، کشتی ، کشتی برای حمل و نقل |
فشار کاری: | 50kPa / 80kPa | عمر سرویس: | 10 سال |
زمان تولید: | 5-10 روز | روش پرداخت: | L / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram |
تجهیزات جانبی: | غلاف تایر / مفصل گردنده / غل و زنجیر | رنگ: | سیاه / آبی / به عنوان مورد نیاز |
برجسته: | گلگیرهای قایق دریایی,گلگیرهای بزرگ قایق بادبانی |
گلگیر لاستیکی دریایی بادی بزرگ از قایق محافظت می کند و باعث صرفه جویی در مصرف انرژی با دوام می شود
1. توضیحات محصول
Fender Marine Pneumatic که به عنوان گلگیر Yokohama یا گلگیر Marine نیز شناخته می شود ، اغلب روی ترمینال یا کشتی نصب می شود که هدف آن جذب یا کاهش انرژی برخورد بین کشتی و کشتی یا کشتی و اسکله است.این نوع محصول می تواند از کشتی یا اسکله در برابر آسیب برخورد محافظت کند.
به طور کلی ، با توجه به ساختار گلگیرهای دریایی ، دو دسته مشترک وجود دارد: پنچر لاستیکی پنوماتیک و گلگیر لاستیکی پر شده با کف.در واقع ، پنچر لاستیکی پنوماتیک (یوكوهاما لاستیك فندر) از راه هوای فشرده برای مصرف انرژی برخورد استفاده می كند و كاربرد آن گسترده تر است.
نوع I: گلگیر لاستیکی پنوماتیک با ژاکت محافظ تور زنجیر و لاستیک
نوع II: نوع اسلینگ با صفحه لاستیکی ، لوله لاستیکی و ژاکت محافظ طناب
نوع III: گلگیر لاستیکی از نوع آجدار
نوع IV: گلگیر لاستیکی ژاکت محافظ نوع طناب

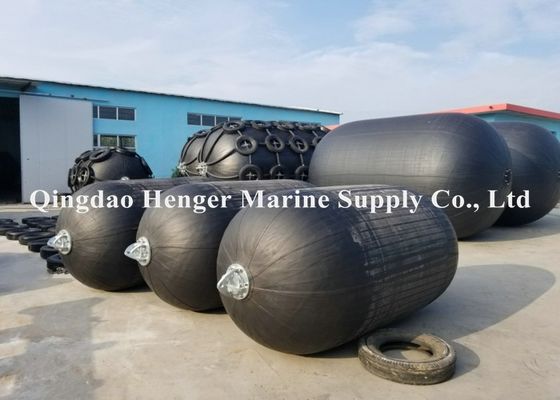

نوع V: نوع استاندارد و بدون کت محافظ
نوع VI: گلگیر لاستیکی هیدرو پنوماتیک
مشخصات محصول
اندازه گلگیر و عملکرد پنوماتیک 50 | ||||
اندازه اسمی قطر x طول میلی متر |
فشار داخلی اولیه kPa |
جذب انرژی تضمینی (GEA) | نیروی واکنش در انحراف GEA (R) | فشار بدنه (فشار داخلی) در انحراف GEA (P) |
حداقل مقدار در انحراف 60 ± 5٪ kJ | تحمل٪ 10 k kN |
مقدار مرجع kPa |
||
500 1000 1000 | 50 | 6 | 64 | 132 |
600 1000 1000 | 50 | 8 | 74 | 126 |
700 1500 1500 | 50 | 17 | 137 | 135 |
1000 x 1500 | 50 | 32 | 182 | 122 |
1000 x 2000 | 50 | 45 | 257 | 132 |
1200 x2000 | 50 | 63 | 297 | 126 |
2500 1350 | 50 | 102 | 427 | 130 |
1500 3000 3000 | 50 | 153 | 579 | 132 |
3000 17 1700 | 50 | 191 | 639 | 128 |
2000 x 3500 | 50 | 308 | 875 | 128 |
2500 4 4000 | 50 | 663 | 1381 | 137 |
2500 x5500 | 50 | 943 | 2019 | 148 |
3300 45 4500 | 50 | 1175 | 1884 | 130 |
3300 65 6500 | 50 | 1814 | 3015 | 146 |
3300 x 10600 | 50 | 3067 | 5257 | 158 |
9000 4500 | 50 | 4752 | 5747 | 146 |
4500 12 12000 | 50 | 6473 | 7984 | 154 |
اندازه گلگیر پنوماتیک و عملکرد مورد نیاز | ||||
اندازه اسمی قطر x طول میلی متر |
فشار داخلی اولیه kPa |
جذب انرژی تضمینی (GEA) | نیروی واکنش در انحراف GEA (R) | فشار بدنه (فشار داخلی) در انحراف GEA (P) |
حداقل مقدار در انحراف 60 ± 5٪ kJ | تحمل٪ 10 k kN |
مقدار مرجع kPa |
||
500 1000 1000 | 80 | 8 | 85 | 174 |
600 1000 1000 | 80 | 11 | 98 | 166 |
700 1500 1500 | 80 | 24 | 180 | 177 |
1000 x 1500 | 80 | 45 | 239 | 160 |
1000 x2000 | 80 | 63 | 338 | 174 |
1200 2000 2000 | 80 | 88 | 390 | 166 |
2500 1350 | 80 | 142 | 561 | 170 |
1500 3000 3000 | 80 | 214 | 761 | 174 |
3000 17 1700 | 80 | 267 | 840 | 168 |
2000 x 3500 | 80 | 430 | 1150 | 168 |
2500 4 4000 | 80 | 925 | 1815 | 180 |
2500 55 5500 | 80 | 1317 | 2653 | 195 |
3300 45 4500 | 80 | 1640 | 2476 | 171 |
3300 65 6500 | 80 | 2532 | 3961 | 191 |
3300 x 10600 | 80 | 4281 | 6907 | 208 |
9000 4500 | 80 | 6633 | 7551 | 192 |
4500 12 12000 | 80 | 9037 | 10490 | 202 |
3. ساختار محصول
Henger Flange در حال ریخته گری از آهن مقاوم در برابر خوردگی با پوشش ضد خوردگی گالوانیزه است که به شدت کیفیت گلگیر و عمر مفید را افزایش می دهد.مقاومت فلنج ریخته گری Henger 40٪ بیشتر از نوع سنتی بهبود می یابد.
1 لاستیک بیرونی:
لایه های لاستیکی بیرونی که قسمت خارجی گلگیر را می پوشاند از لایه های بند ناف و لاستیک داخلی در برابر سایش و سایر نیروهای خارجی محافظت می کند.این ترکیب دارای مقاومت کششی و پارگی کافی برای مقاومت در برابر هرگونه شرایط آب و هوایی و استفاده سخت است.رنگ استاندارد سیاه است ، اما سایر رنگها نیز در صورت درخواست موجود است.
2 لاستیک داخلی:
آستر غشای لاستیکی ، هوای تحت فشار داخل گلگیرها را مهر و موم می کند.
3 لایه مصنوعی بند ناف تایر برای تقویت:
لایه های تقویت کننده ، که از سیم تایر مصنوعی استفاده می شود و معمولاً در لاستیک استفاده می شود ، در زاویه های ایده آل برای نگه داشتن فشار داخلی و توزیع تنش به طور مساوی ، تقویت کننده کارآمد و قوی مرتب شده اند.
4 حلقه مهره:
یک حلقه فولادی در یک انتهای (یا هر دو انتهای) گلگیر قرار می گیرد و انتهای لایه های بند ناف را نگه می دارد.
5 فلنج:
یک فلنج فولادی روی گلگیر نصب شده است که می توان شیر هوا یا شیر اطمینان را به آن وصل کرد.
6 شیر اطمینان:
گلگیرهایی با قطر 2500 میلی متر و بزرگتر باید به شیر اطمینان برای آزاد کردن فشار داخلی اضافی در هنگام فشرده شدن بیش از حد گلگیرها به طور تصادفی مجهز شوند.گلگیرهایی که قطر آنها کمتر از 2500 میلی متر است ، در صورت لزوم می توانند به شیر اطمینان مجهز شوند.
7 لوازم جانبی فلزی:
کلیه لوازم جانبی فلزی گلگیرهای پنوماتیک شامل قید ، حلقه های یدک کشی ، گردان ، تور زنجیری ، از فولاد ضد زنگ ساخته شده اند که در برابر خوردگی آب دریا مقاوم هستند.
1. هنگامی که گلگیر لاستیکی پنوماتیک برای مدت طولانی استفاده نمی شود ، باید آن را بشویید و خشک کنید ، با هوای فشرده مناسب پر کنید ، در یک مکان خشک ، خنک و تهویه قرار دهید. دمای موجودی در -15 ℃ -40 maintained حفظ می شود.
2 .محل نگهداری گلگیر باید از منبع گرما دور باشد.
3 .گره ها نباید با اسیدها ، قلیاها ، گریس ها و حلال های آلی تماس داشته باشند.
4 هنگامی که از گلگیرها استفاده نمی شود ، نباید آنها را روی هم قرار داد و نباید آنها را روی چوب قرار داد.به منظور افزایش بهتر عمر گلگیرهای لاستیکی پنوماتیک ، توصیه می شود که آنها را کاملاً مطابق با توصیه های فوق نگهداری کنید.
نمایه شرکت:
در چینگدائو ، یک شهر ساحلی زیبا ، شرکت Qingdao Henger Shipping Supplies Co. ، Ltd یک شرکت با تکنولوژی پیشرفته است که با تولید ، تحقیق و نوآوری ، خدمات فنی ، تخصصی در زمینه تولید محصولات دریایی ، از جمله گلگیرهای لاستیکی پنوماتیک ، گلگیرهای پر از کف ، یکپارچه است. کیسه های هوا لاستیکی دریایی ، علامت ناوبری ، شناورهای دریایی ، سد غلتک ایمنی بزرگراه.کلیه محصولات از CCS ، BV ، GL ، ABS ، LG و غیره گواهینامه ISO 9001-2008 و تأیید کیفیت IACS را دریافت می کنند.
