جزئیات محصول:
پرداخت:
|
| نام محصول: | گلگیر لاستیک پنوماتیک / گلگیر دریایی / گلگیر یوکوهاما | مواد: | لاستیک طبیعی |
|---|---|---|---|
| مشخصات: | DIA 0.5m-4.5m ، L 0.7m-9m / سفارشی | گواهی: | CCS / BV / LR / ISO17357 / DNV / SGS |
| ماندگاری: | 24 ماه | فشار کاری: | 50kPa / 80kPa |
| کاربرد: | اسکله ، کشتی ، کشتی برای حمل و نقل | عمر سرویس: | 10 سال |
| زمان تولید: | 5-10 روز | تجهیزات جانبی: | غلاف تایر / مفصل گردنده / غل و زنجیر |
| رنگ: | سیاه / آبی / به عنوان مورد نیاز | ||
| برجسته: | گلگیرهای قایق دریایی,گلگیر هیدرو پنوماتیک |
||
استفاده از کشتی قایق دریایی لاستیک بادی لاستیک بادی ضد برخورد
1. توضیحات محصول

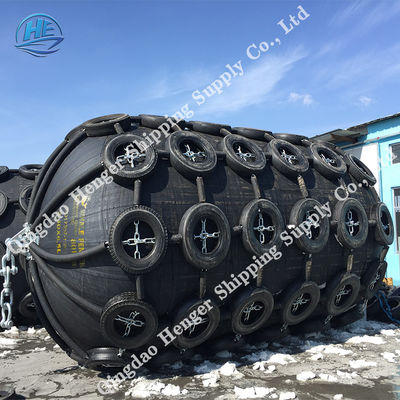

گلگیر لاستیکی پنوماتیک نوعی تجهیزات پهلوگیری ، بالشتک سازی و محافظت کشتی است که از هوای فشرده به عنوان محیط بافر برای جلوگیری از برخورد هنگام حمل کشتی استفاده می کند.گلگیر لاستیکی پنوماتیک از گلگیر لاستیکی معمولی از لحاظ اقتصادی و با دوام تر است ، بنابراین از محبوبیت و استفاده گسترده تری برخوردار است.
پنوماتیک لاستیک فندر امروزه یک وسیله ضد برخورد برای کاربردهای دریایی در جهان است و به ابزاری برای محافظت از کشتی تبدیل شده است که توسط تانکرهای بزرگ ، کشتی های LPG ، سکوهای اقیانوس ها ، اسکله های بزرگ ، بندرها و اسکله ها مورد استفاده گسترده قرار می گیرد.
2. ساختار محصول
1. الزامات ISO17357: 2002 را برآورده کنید
2. امن تر و قابل اعتماد تر
3. نیروی پارکینگ کوچکتر
4. سازگار با جزر و مد
5 هزینه نگهداری کم
6. واکنش پذیری کم و فشار هول
7. مقرون به صرفه ترین سیستم
8. مزایای کاهش نیروی برشی
9. نصب ساده و کم هزینه
10. لوازم جانبی اختیاری زیادی وجود دارد.
2.1 لاستیک خارجی
لایه های لاستیکی بیرونی که قسمت خارجی گلگیر را می پوشاند از لایه های بند ناف و لاستیک داخلی در برابر سایش و سایر نیروهای خارجی محافظت می کند.این ترکیب دارای مقاومت کششی و پارگی کافی برای مقاومت در برابر هرگونه شرایط آب و هوایی و استفاده سخت است.رنگ استاندارد سیاه است ، اما سایر رنگها نیز در صورت درخواست موجود است.
2.2 لاستیک داخلی
آستر غشای لاستیکی ، هوای تحت فشار داخل گلگیرها را مهر و موم می کند.
2.3 لایه های بند ناف تایر مصنوعی برای تقویت
لایه های تقویت کننده ، که از سیم تایر مصنوعی استفاده می شود و معمولاً در لاستیک استفاده می شود ، در زاویه های ایده آل برای نگه داشتن فشار داخلی و توزیع تنش به طور مساوی ، تقویت کننده کارآمد و قوی مرتب شده اند.
2.4 حلقه مهره
یک حلقه فولادی در یک انتهای (یا هر دو انتهای) گلگیر قرار می گیرد و انتهای لایه های بند ناف را نگه می دارد.
2.5 فلنج
یک فلنج فولادی روی گلگیر نصب شده است که می توان شیر هوا یا شیر اطمینان را به آن وصل کرد.
2.6 شیر اطمینان
گلگیرهایی با قطر 2500 میلی متر و بزرگتر باید به شیر اطمینان برای آزاد کردن فشار داخلی اضافی در هنگام فشرده شدن بیش از حد گلگیرها به طور تصادفی مجهز شوند.گلگیرهایی که قطر آنها کمتر از 2500 میلی متر است ، در صورت لزوم می توانند به شیر اطمینان مجهز شوند.
2.7 لوازم جانبی فلزی
کلیه لوازم جانبی فلزی گلگیرهای پنوماتیک شامل قید ، حلقه های یدک کشی ، گردان ، تور زنجیری ، از فولاد ضد زنگ ساخته شده اند که در برابر خوردگی آب دریا مقاوم هستند.
3. مشخصات محصول
| اندازه گلگیر و عملکرد پنوماتیک 50 | ||||
|
اندازه اسمی قطر x طول میلی متر |
فشار داخلی اولیه kPa |
جذب انرژی تضمینی (GEA) | نیروی واکنش در انحراف GEA (R) | فشار بدنه (فشار داخلی) در انحراف GEA (P) |
| حداقل مقدار در انحراف 60 ± 5٪ kJ | تحمل٪ 10 k kN |
مقدار مرجع kPa |
||
| 500 1000 1000 | 50 | 6 | 64 | 132 |
| 600 1000 1000 | 50 | 8 | 74 | 126 |
| 700 1500 1500 | 50 | 17 | 137 | 135 |
| 1000 x 1500 | 50 | 32 | 182 | 122 |
| 1000 x 2000 | 50 | 45 | 257 | 132 |
| 1200 x2000 | 50 | 63 | 297 | 126 |
| 2500 1350 | 50 | 102 | 427 | 130 |
| 1500 3000 3000 | 50 | 153 | 579 | 132 |
| 3000 17 1700 | 50 | 191 | 639 | 128 |
| 2000 x 3500 | 50 | 308 | 875 | 128 |
| 2500 4 4000 | 50 | 663 | 1381 | 137 |
| 2500 x5500 | 50 | 943 | 2019 | 148 |
| 3300 45 4500 | 50 | 1175 | 1884 | 130 |
| 3300 65 6500 | 50 | 1814 | 3015 | 146 |
| 3300 x 10600 | 50 | 3067 | 5257 | 158 |
| 9000 4500 | 50 | 4752 | 5747 | 146 |
| 4500 12 12000 | 50 | 6473 | 7984 | 154 |
| اندازه گلگیر پنوماتیک و عملکرد مورد نیاز | ||||
|
اندازه اسمی قطر x طول میلی متر |
فشار داخلی اولیه kPa |
جذب انرژی تضمینی (GEA) | نیروی واکنش در انحراف GEA (R) | فشار بدنه (فشار داخلی) در انحراف GEA (P) |
| حداقل مقدار در انحراف 60 ± 5٪ kJ | تحمل٪ 10 k kN |
مقدار مرجع kPa |
||
| 500 1000 1000 | 80 | 8 | 85 | 174 |
| 600 1000 1000 | 80 | 11 | 98 | 166 |
| 700 1500 1500 | 80 | 24 | 180 | 177 |
| 1000 x 1500 | 80 | 45 | 239 | 160 |
| 1000 x2000 | 80 | 63 | 338 | 174 |
| 1200 2000 2000 | 80 | 88 | 390 | 166 |
| 2500 1350 | 80 | 142 | 561 | 170 |
| 1500 3000 3000 | 80 | 214 | 761 | 174 |
| 3000 17 1700 | 80 | 267 | 840 | 168 |
| 2000 x 3500 | 80 | 430 | 1150 | 168 |
| 2500 4 4000 | 80 | 925 | 1815 | 180 |
| 2500 55 5500 | 80 | 1317 | 2653 | 195 |
| 3300 45 4500 | 80 | 1640 | 2476 | 171 |
| 3300 65 6500 | 80 | 2532 | 3961 | 191 |
| 3300 x 10600 | 80 | 4281 | 6907 | 208 |
| 9000 4500 | 80 | 6633 | 7551 | 192 |
| 4500 12 12000 | 80 | 9037 | 10490 | 202 |
عملکرد گلگیر پنوماتیک:
1 ایمنی و قابلیت اطمینان
گلگیرهای لاستیکی پنوماتیک Yokohama از چندین لایه مقاوم ساخته شده است
بند ناف ، بنابراین در برابر فشار و برش مقاوم هستند.عامل ایمنی اتخاذ شده در
طراحی این گلگیر بر اساس نظریه پذیرفته شده است و به طور گسترده اثبات شده است
آزمایشتجربه عملیاتی در مدت زمان طولانی به بالاترین حد خود اثبات می کند
ایمنی و قابلیت اطمینان و آزمایش فشار هیدرولیکی قدرت مناسب بودن را ثابت کرده اند.
2 عدم کاهش یا عملکرد
گلگیرهای لاستیکی پنوماتیک یوکوهاما از کشش فشاری هوا استفاده می کنند
بدتر شدن عملکرد به دلیل خستگی وجود ندارد.
در مورد گلگیرهای لاستیکی جامد یا گلگیرهای پر از فوم ، براساس داده ها گرفته شد
از تست های مقایسه Yokohama Fenders ، عملکرد تفاوت دارد.چنین
تغییرات عملکردی مربوط به تغییر سختی لاستیک یا کف است
در نتیجه فشرده سازی چرخه ای و تغییر دما.
عملکرد خوب گلگیرهای لاستیکی پنوماتیک Yokohama بدون تغییر باقی مانده است
حتی در دمای زیر -50 درجه سانتیگراد (-58 درجه فارنهایت).
شرایط پرداخت ما:
ما می توانیم T / T 30٪ Advance و 70٪ T / T قبل از حمل و نقل را قبول کنیم.
ما برای اولین همکاری می توانیم پیش پرداخت 30٪ را بپذیریم.در همکاری دوم ، من می توانم برای یک دوره پرداخت بهتر از رئیس درخواست کنم.
درباره کیفیت:
1. با بازرسی ISO17357 DNV - GL ، بازرسی CCS (آزمایش مواد لاستیکی ، آزمایش اندازه محصول ، آزمایش کشش هوا ، آزمایش فشار)
2. گزارش بازرسی کیفیت کارخانه که توسط هنگر صادر شده است و در صورت نیاز مشتری ، می توان هنگام بازرسی کیفیت محصول ، قبل از خروج محصول از کارخانه ، گواهی بازرسی ویدئویی صادر کرد.با این فرض که خریدار هزینه خود را تحمل می کند ، می توان از آژانس آزمایش شخص ثالث برای انجام آزمایش محصول دعوت کرد.
درباره روند تولید:
1. پس از تولید گلگیر ، کاملاً مطابق با الزامات برای بررسی کیفیت محصول به مدت 48 ساعت ساکن خواهد بود.
2. قبل از خروج از کارخانه ، هر محصول کاملاً از نظر تنگی هوا آزمایش می شود و یک تکنسین اختصاصی از آب صابون برای تشخیص نشت هوا استفاده می کند.در صورت بروز مشکل کیفیت ، کاملاً مجاز به ترک کارخانه و فروش آن نیست.
